Гарантия: 7 лет
Артикул:
20-80356090
Передатчик HDMI / VGA, стерео аудио, двунаправленного RS-232 и Ethernet по витой паре HDBaseT с кнопкой управления коммутатором Step-In
Подробности
Добавить в избранное
Задать вопрос
Для получения дополнительной информации задайте вопрос нашим менеджерам через форму обратной связи
Описание

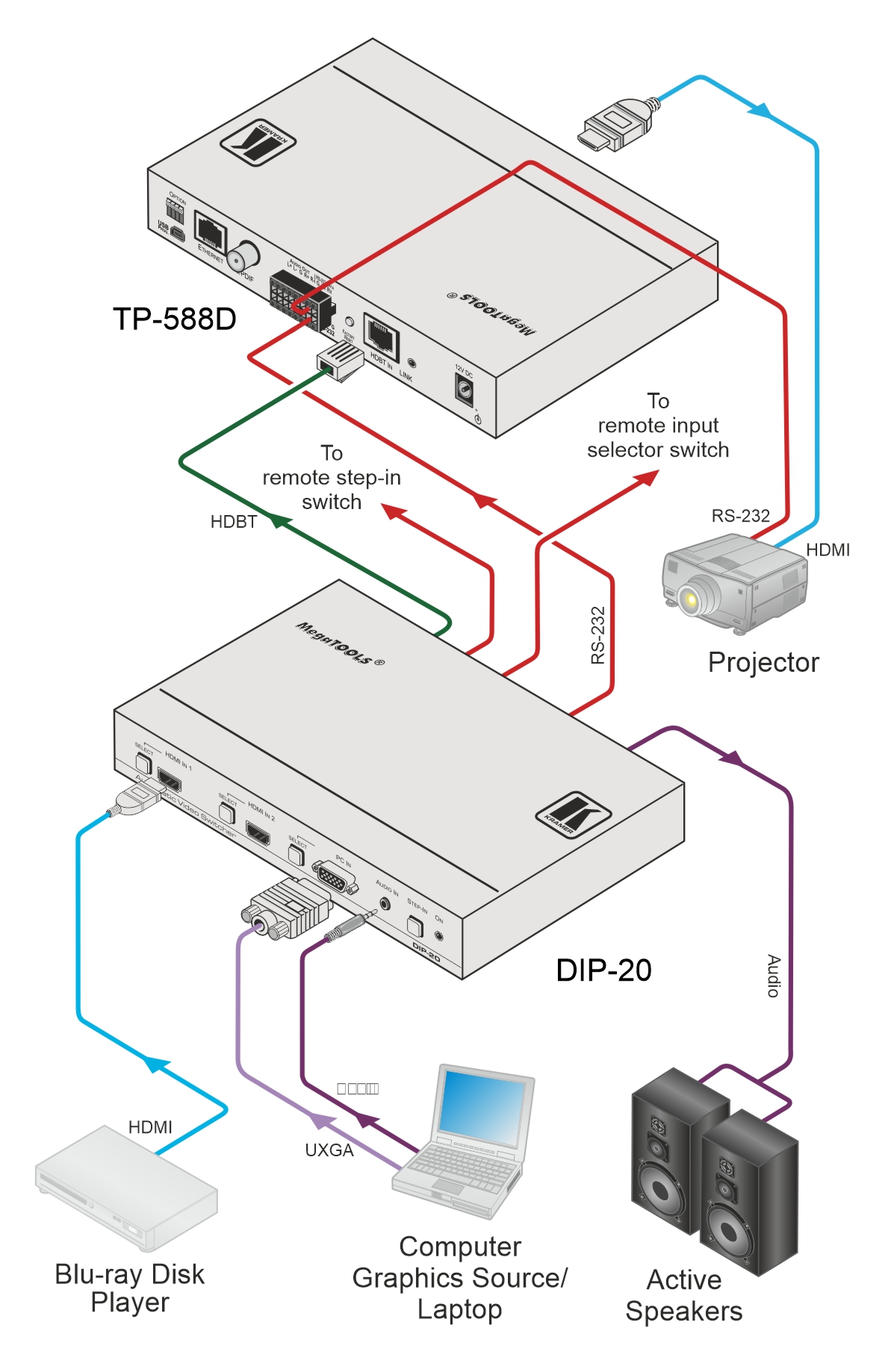

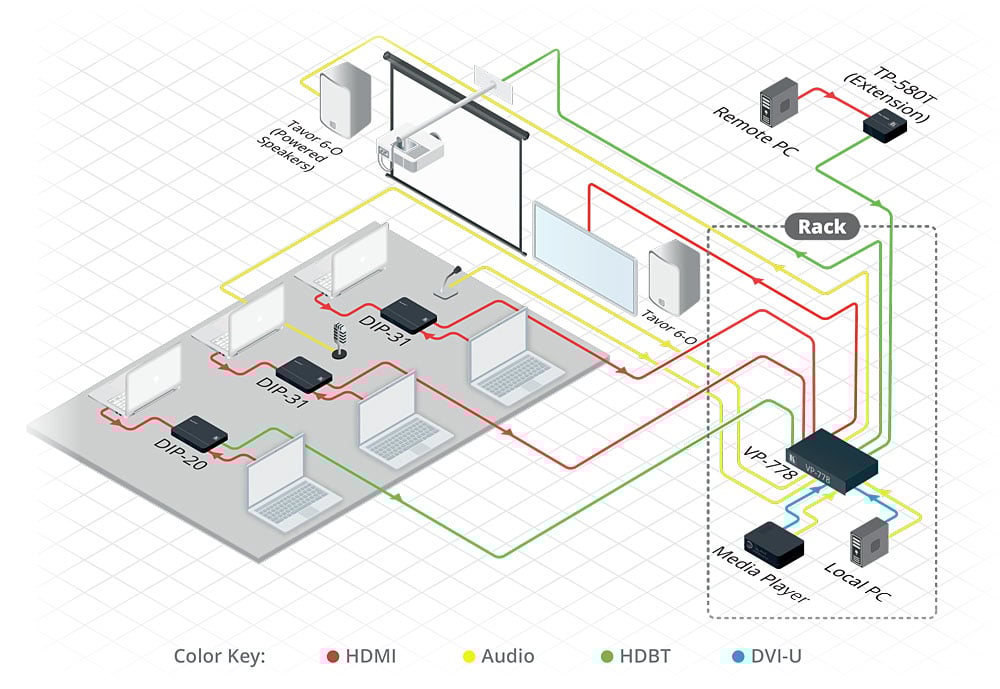

DIP-20 — передатчик по кабелю витой пары HDBaseT c функцией выбора входа на удаленном коммутаторе по технологии Step-in. В устройстве имеются переключаемые автоматически или вручную входы 2хHDMI и VGA, а также вход аналогового небалансного стерео аудио. Прибор преобразует сигнал с любого из выбранных видеовходов в цифровой сигнал, поступающий на выход HDBaseT, c которого он по кабелю витой пары передается на вход приемника или коммутатора c возможностью питания совместимых приемников по технологии PoE. В приборе также имеются порты Ethernet и RS-232, которые могут использоваться как для управления устройством, так и для передачи/приема данных по линии HDBaseT. Прибор осуществляет эмбедирование аудио, поступающего на небалансный аналоговый вход, в выходной сигнал, а также вывод деэмбедированного из HDMI аудио на небалансный стереовыход. Имеется функция выбора входа на удаленном коммутаторе, реализуемая нажатием кнопки Step-in или замыканием «сухих контактов». Благодаря встроенной в прибор системе Kramer Maestro может осуществляться автоматизация работы различных устройств в помещении.
ВНИМАНИЕ! Для гарантированного получения необходимых результатов (воспроизведения видео с нужным разрешением, правильными пропорциями изображения, корректной передачей цвета и т.д.) ОБЯЗАТЕЛЬНО выполните процедуру считывания EDID (см. соответствующий раздел Руководства по эксплуатации прибора).
BLACK COVER (ЗАГЛУШКА) ПОСТАВЛЯЕТСЯ С ШАССИ
- Максимальная скорость передачи данных до 10,2 Гбит/с (3,4 Гбит/с на один канал)
- Поддержка разрешений до 4K@60 Гц (4:2:0) (24 бита на пиксель)
- Расстояние передачи сигнала по линии HDBaseT — до 100 м: 4K, 60 Гц (4:2:0), до 130 м: Full HD (1080p @60 Гц, 36 бит на пиксель), до 180 м: в режиме увеличенного расстояния передачи, и для сигналов Full HD 1080p @60 Гц, 24 бита на пиксель. Вышеуказанные расстояния обеспечиваются при использовании рекомендованных кабелей витой пары Kramer для HDBaseT и приёмников HDBaseT, рассчитанных на указанные расстояния работы
- Соответствие HDMI 2.0 и HDCP 1.4
- Поддержка режимов Deep Color, x.v.Color™, Lip Sync, каналов несжатого аудио, Dolby TrueHD, DTS-HD, 2K, 4K и 3D в соответствии со спецификацией HDMI 2.0
- Поддержка до 32 каналов цифрового несжатого стерео аудиосигнала для работы с системами объёмного звучания студийного уровня
- Интеллектуальный алгоритм работы с EDID I-EDIDPro™, обеспечивающий беспрепятственное подключение устройств HDMI в режиме Plug and Play. Фиксация блока данных EDID в энергонезависимой памяти прибора
- Технология Kramer Equalization & re-Klocking™ для компенсации АЧХ кабеля и перетактирования — восстанавливает сигнал при передаче по длинным линиям
- Автоматическое переключение на вход с последним по времени подключения активным источником сигнала, или на вход с более высоким приоритетом

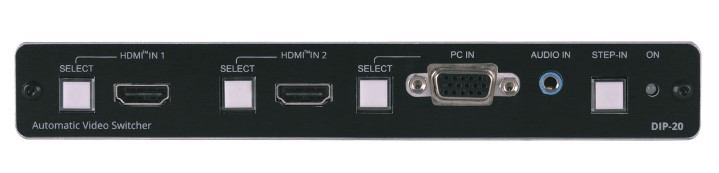

- Ручной выбор входа кнопками на лицевой панели или при помощи удаленного замыкания «сухих контактов», имеющий приоритет над автоматическим переключением. Автоматическое эмбедирование обнаруженного на аналоговом входе аудиосигнала в выходной сигнал HDMI
- Вывод деэмбедированного аудиосигнала на локальный аналоговый выход
- Выбор входа на удаленном коммутаторе нажатием кнопки Step-in или замыканием «сухих контактов»

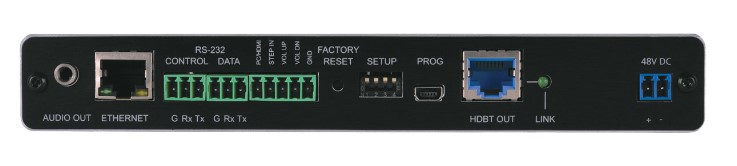

- Удлинение интерфейса Ethernet — данные Ethernet передаются в обоих направлениях, позволяя расширить действующую сеть со скоростью подключения до 100 Мбит/с, а также осуществлять управление устройством DIP-20
- Удлинение интерфейса RS-232 — последовательные данные RS-232 передаются в обоих направлениях, позволяя осуществлять обмен данными между подключенными периферийными устройствами, а также осуществлять управление устройством DIP-20
- Удаленное управление по IP на основе встроенных веб-страниц, а также по RS-232. Возможность как локального, так и удаленного обновления встроенного ПО по RS-232 или Ethernet

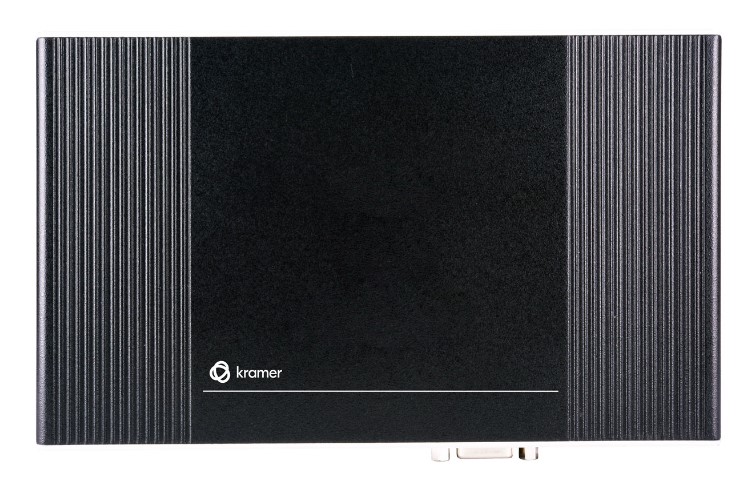

- Компактный корпус Kramer MegaTOOLS™, позволяющий установить 2 прибора в один ряд в стандартную 19-дюймовую аппаратурную стойку (1U) при помощи опционального адаптера RK-T2B-B
