Артикул:
90-010090
Преобразователь VGA в RGBHV/RGsB/RGBS
Подробности
Добавить в избранное
Задать вопрос
Для получения дополнительной информации задайте вопрос нашим менеджерам через форму обратной связи

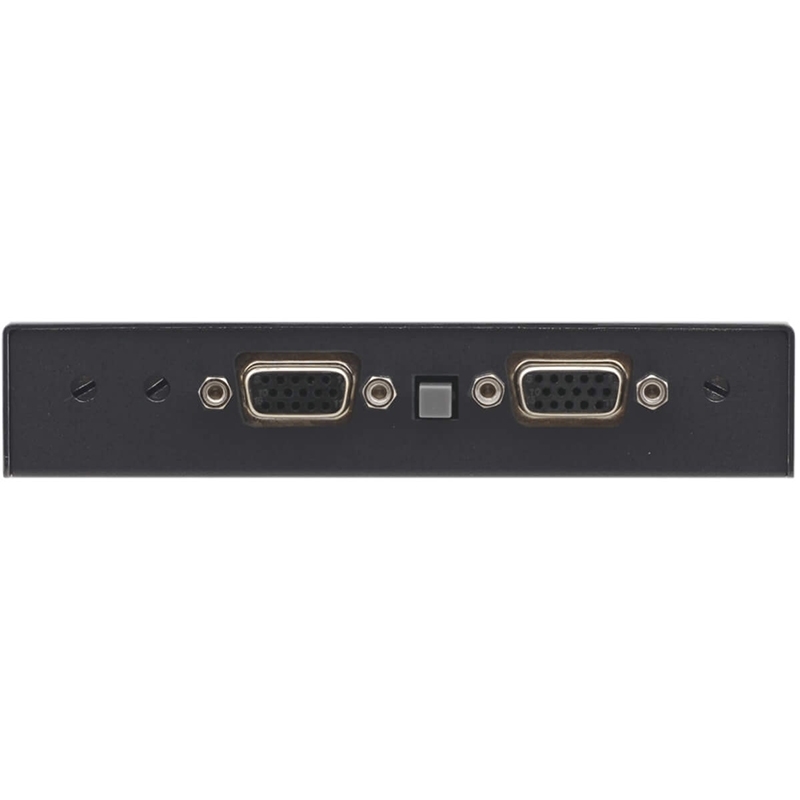

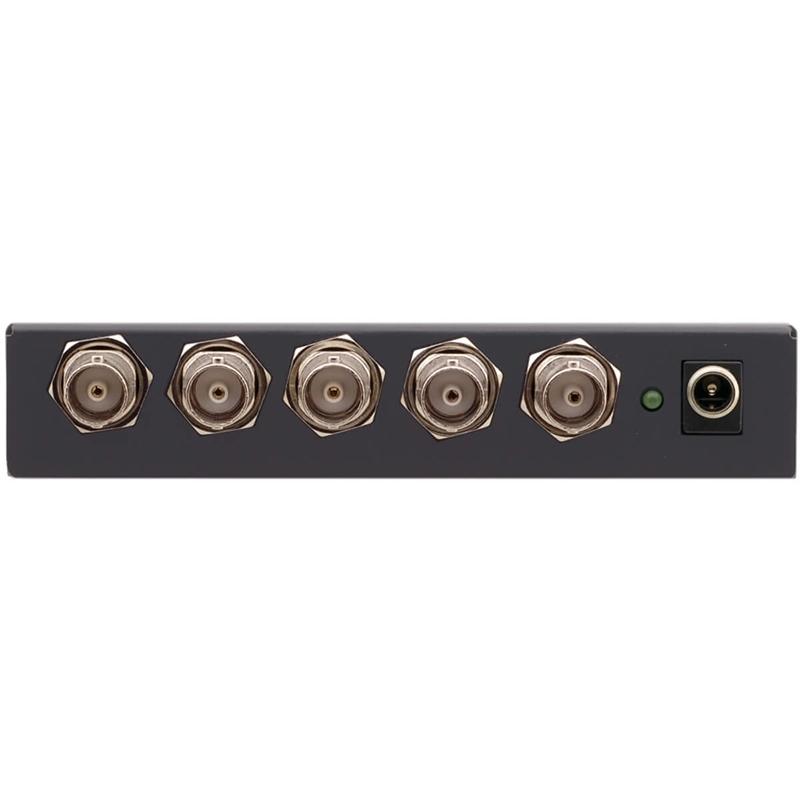

VP-100 — преобразователь сигналов компьютерной графики VGA, SVGA, XGA, SXGA или UXGA, поступающих на вход, выполненный на 15-контактном разъеме HD, в сигналы RGsB, RGBS или RGBHV, выводимые на выходы, выполненные на разъемах BNC. Имеется проходной выход VGA c отключаемым терминатором, предназначенный для подключения локального монитора.
- Ширина полосы рабочих частот 350 МГц (по уровню -3 дБ)
- Проходной вход с отключаемым терминатором
- Отключаемая подстройка синхронизации по вертикали и горизонтали
- Регулятор АЧХ
- Отключаемая функция ID Bit
- Компактный корпус Kramer TOOLS™, позволяющий установить 3 прибора в один ряд в стандартную 19-дюймовую аппаратурную стойку (1U) при помощи опционального адаптера RK-3T-B
Скачать
VP-100 User Manual
921 кб
|
Входы
|
1 аналоговый RGB, 0,7 В/75 Ом, проходное гнездо, горизонтальный и вертикальный синхроимпульсы, уровень ТТЛ, разъем HD15F. |
|
Выходы
|
1 аналоговый R, G (G/синхро), B, 0,7 В/75 Ом, гор. и верт. синхроимпульсы, уровень ТТЛ (высокоомная нагрузка) или аналог. уровень (нагрузка 75 Ом), (BNC). 1 композитный синхросигнал, уровень ТТЛ (высокоомная нагрузка) или аналог. |
|
Питание
|
12 В, 60 мA |
|
В комплекте
|
Источник питания, монтажный комплект |
|
Габариты (Ш*Г*В)
|
12 х 7,5 х 2,5 см |
