Артикул:
60-00013090
Генератор и анализатор сигнала HDMI, тестер кабелей; поддержка 4К60 4:4:4, HDR10, HDMI 2.0, HDCP 2.2 и HDCP 1.4
Подробности
Добавить в избранное
Задать вопрос
Для получения дополнительной информации задайте вопрос нашим менеджерам через форму обратной связи

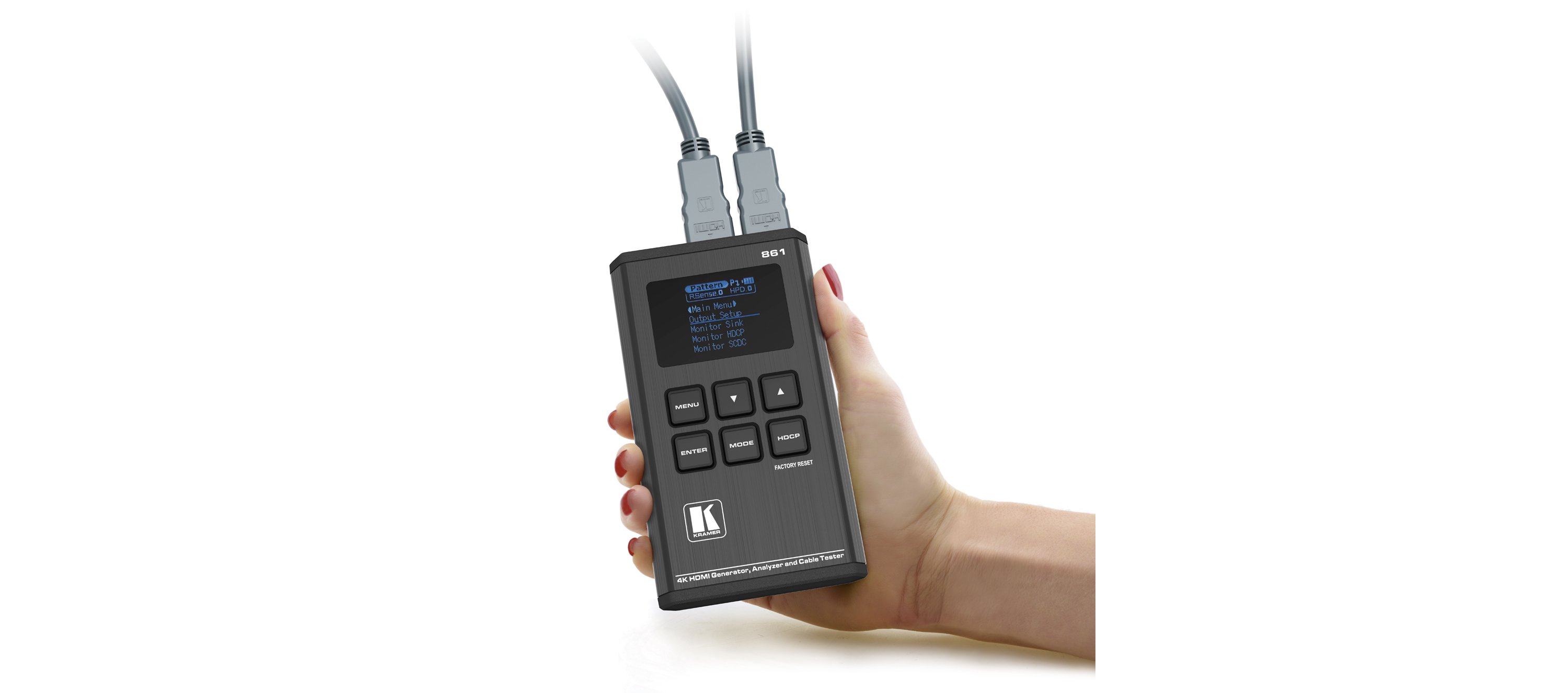

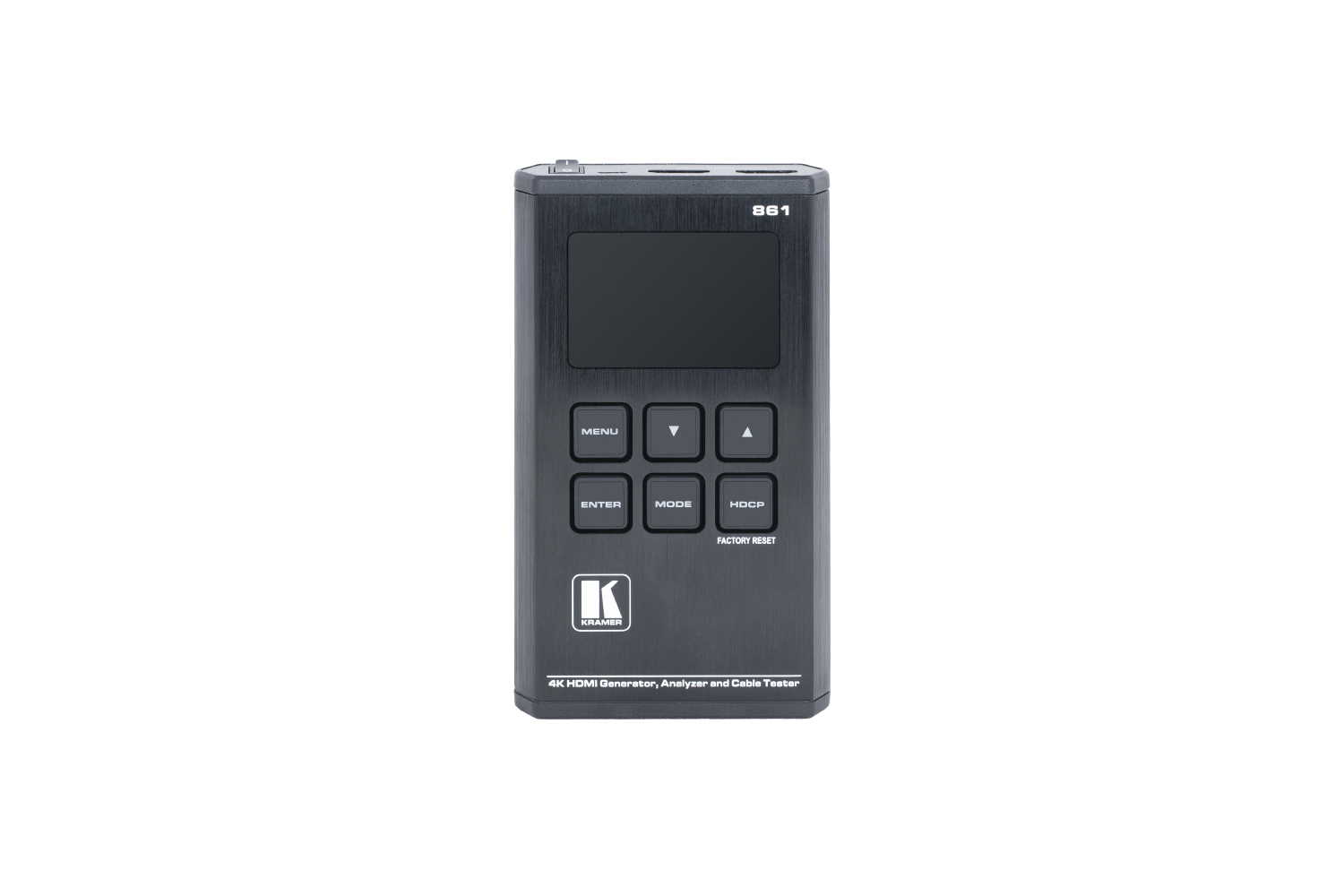

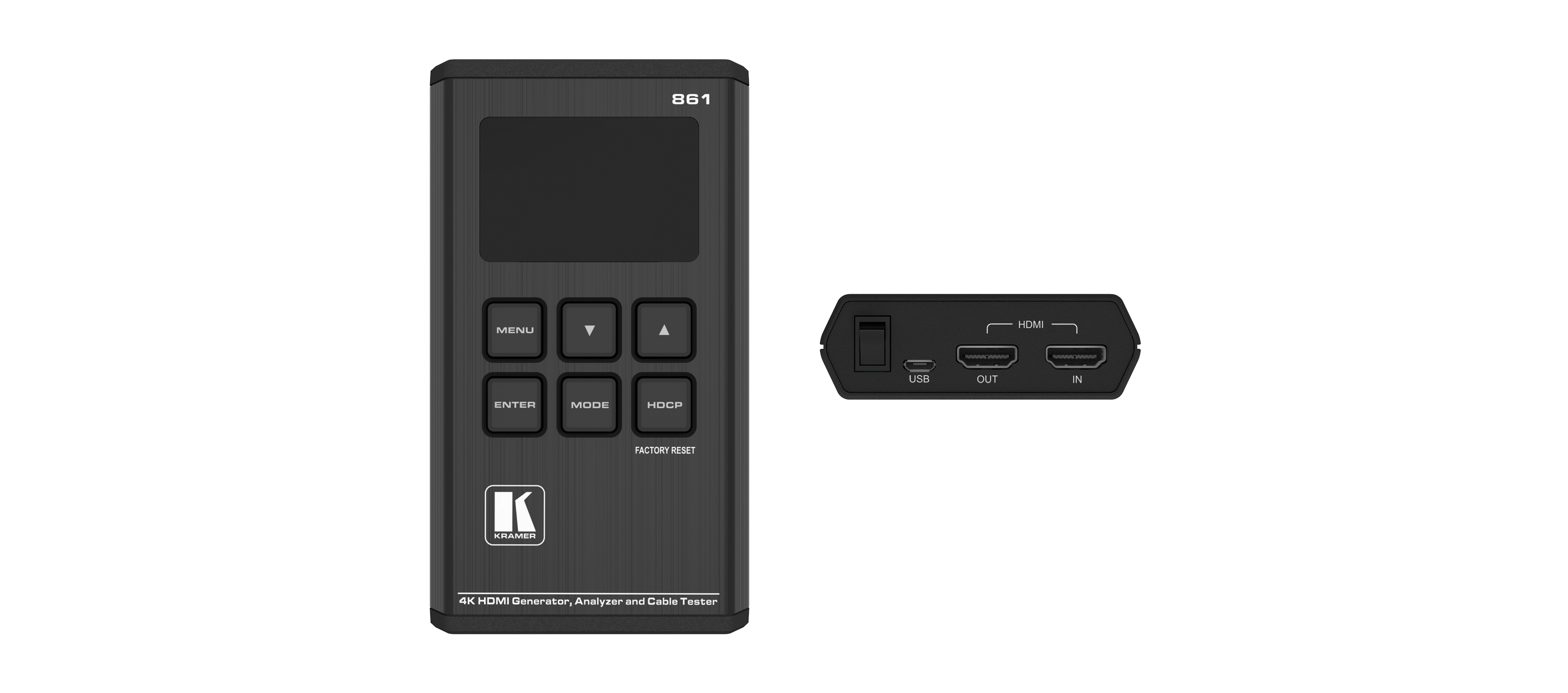

861 — компактный портативный прибор для генерации тестовых сигналов и анализа линий HDMI c разрешением до 4K@60 Гц (4:4:4) и поддержкой HDR10, HDMI 2.0, HDCP 2.2. Прибор обеспечивает скорость передачи данных до 18 Гбит/с (6 Гбит/с на графический канал), имеет 23 встроенных разрешения, 11 тестовых шаблонов и более десяти аналитических функций. Устройство позволяет анализировать пакеты данных HDMI, блоки данных EDID, HDCP, включая эмуляцию, загрузку пользовательских блоков и мониторинг канала SCDC (Status and Control Data Channel). Прибор генерирует тестовые тона различных частот и уровней по 8 аудиоканалам LPCM. Прибор оснащен встроенным литий-ионным аккумулятором, обеспечивающим до 5 часов автономной работы.
- максимальное разрешение до 4K@60 Гц (4:4:4)
- соответствие стандартам HDR10, HDMI 2.0, HDCP 2.2, HDCP 1.4
- двунаправленный анализ данных по входу и выходу со скоростью передачи до 18 Гбит/с (6 Гбит/с на графический канал)
- анализ пакетов данных HDMI
- мониторинг и управление данными HDCP 2.2 и HDCP 1.4
- анализ и эмуляция блоков данных EDID, включая SCDC
- анализ данных HDR
- генерация тайминга HDMI с разрешениями до 4096х2160@60 Гц (4:4:4) 8 бит на канал
- поддерживаемые разрешения выходного сигнала: 480p, 576p, 720p@25/30/50/60 Гц, 1080i@50/60 Гц, 1080p@24/25/30/50/60 Гц, 4K(3840×2160p)@24/25/30/50/60 Гц, 4K(4096×2160p)@24/25/30/50/60 Гц
- генерация тоновых сигналов в каналах LPCM, поддержка до 8 каналов
- тестирование кабельных соединений, включая питание 5 В, CEC и автоопределение подключения
- OLED дисплей для вывода актуальной информации
- экранное меню для настройки и управления
- обновление прошивки через порт USB
- компактный и прочный корпус
- встроенный литий-ионный аккумулятор обеспечивает более 5 часов работы
- функция сохранения потребляемой энергии
Скачать
|

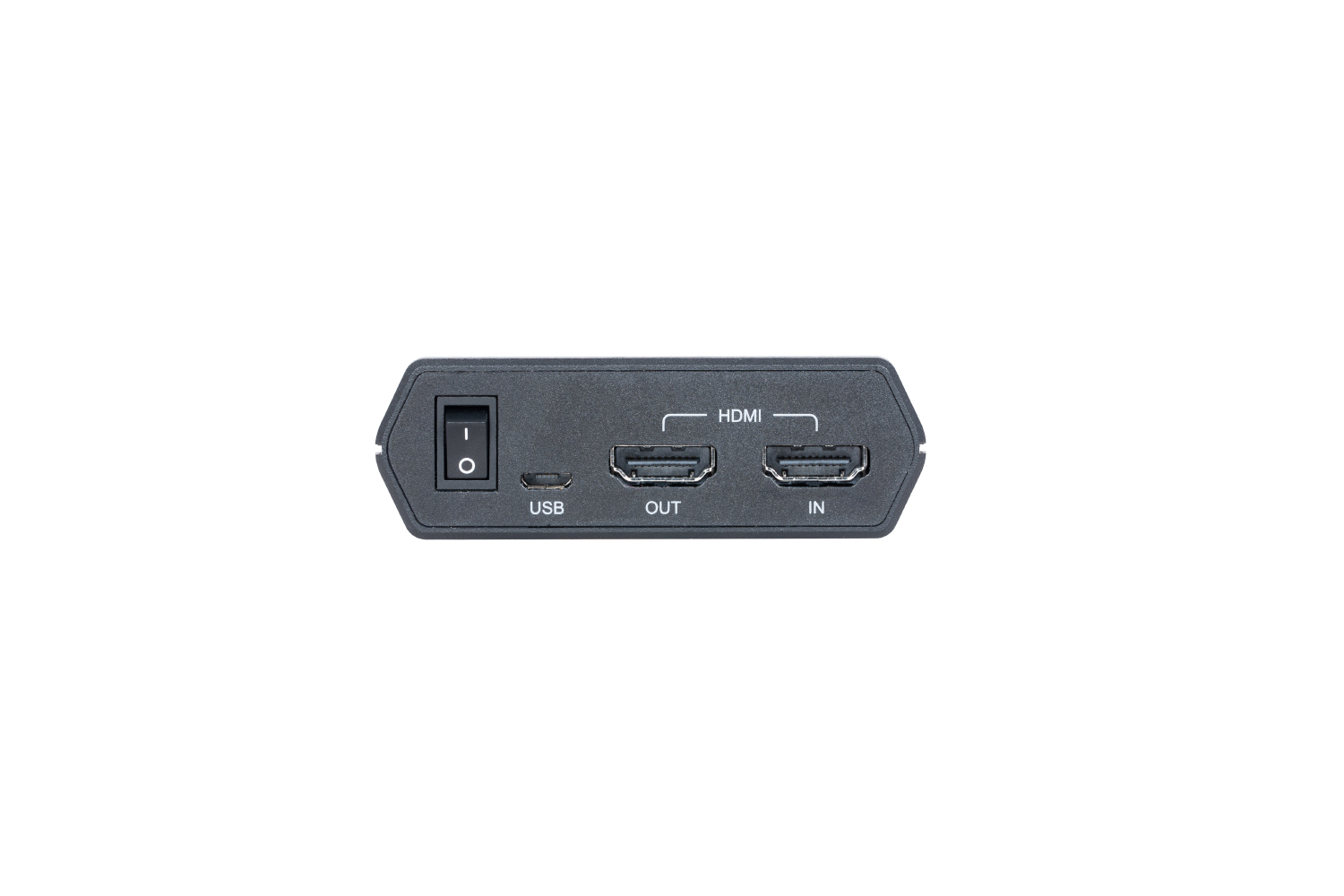

Входы
|
HDMI |
|
Порты
|
USB (miсro-USB) |
|
Питание
|
5В 4,7 Вт (через USB) |
|
Температура воздуха при эксплуатации
|
0°…+40°C |
|
Температура воздуха при хранении
|
–40°…+50°C |
|
Относительная влажность воздуха
|
20%...90% без конденсации |
|
Соответствие стандартам безопасности
|
CE, FCC |
|
Соответствие стандартам охраны окружающей среды
|
RoHs, WEEE |
|
Материал корпуса
|
Металл |
|
Система охлаждения
|
Естественная конвекция |
|
Габаритные размеры (Ш*Г*В)
|
8,0 см x 14,0 см x 2,7 см |
|
Габаритные размеры в упаковке (Ш*Г*В)
|
24,8 см х 18,8 см х 5,4 см |
|
Вес в упаковке
|
0,6 кг (приблизительно) |
|
В комплекте
|

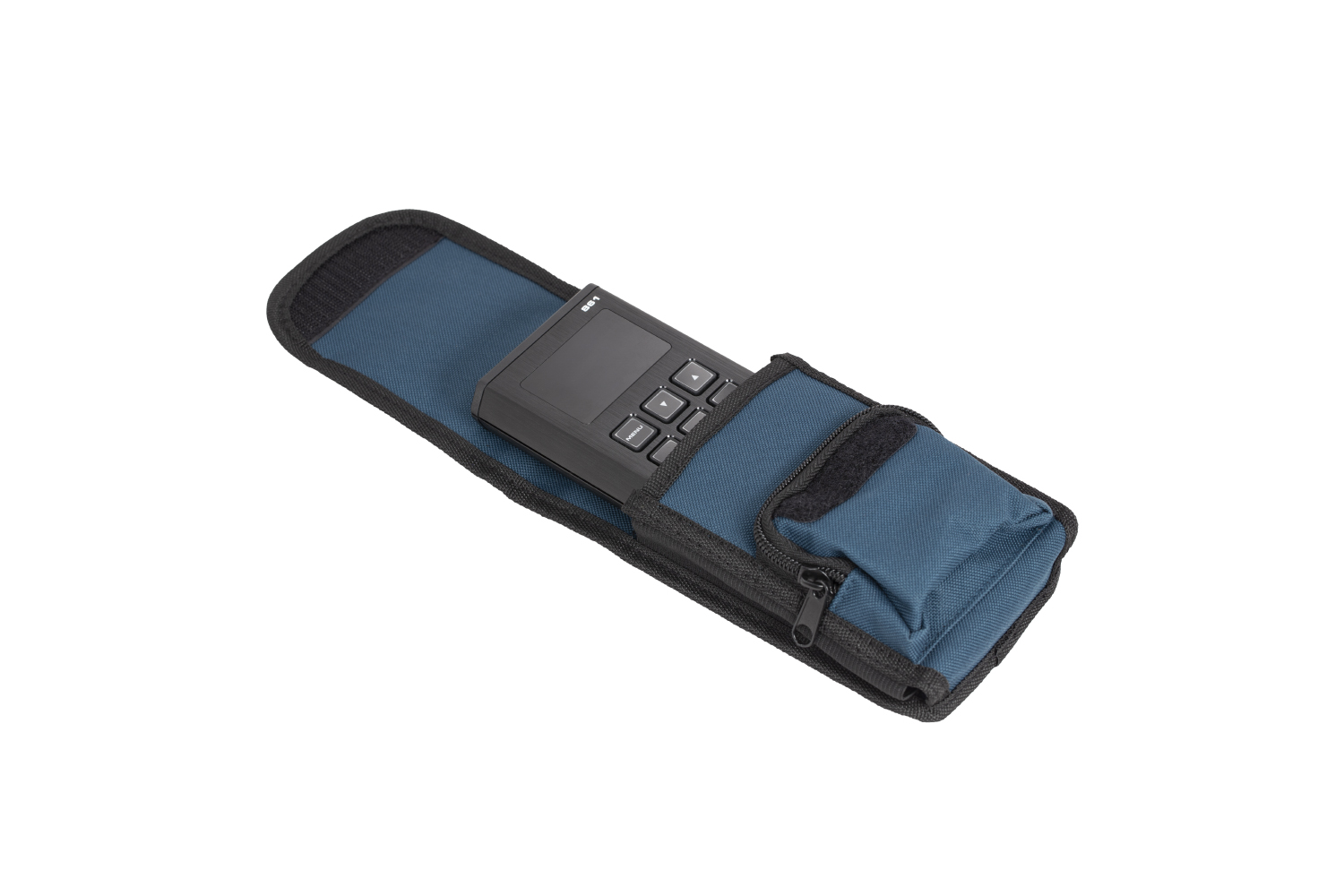

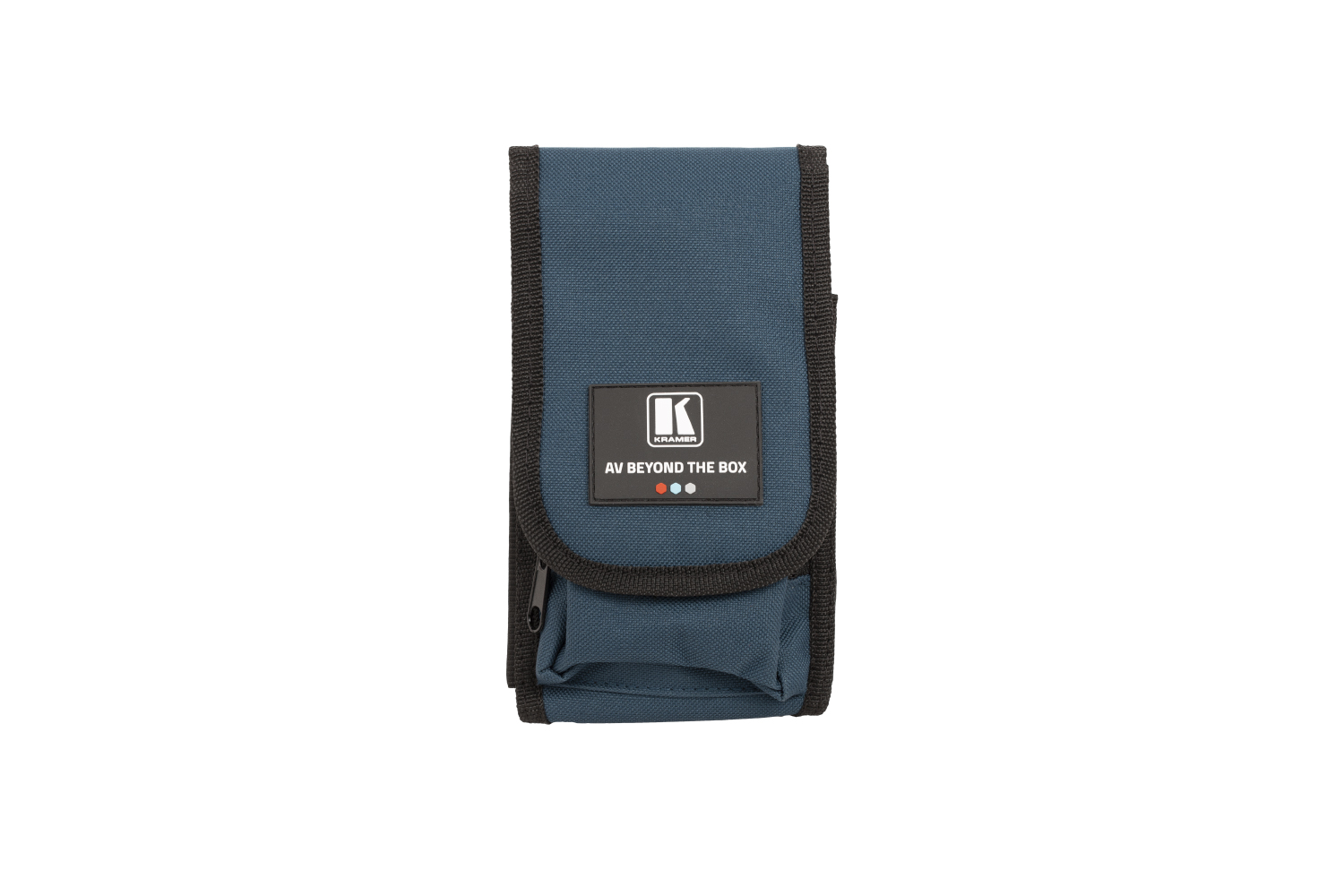

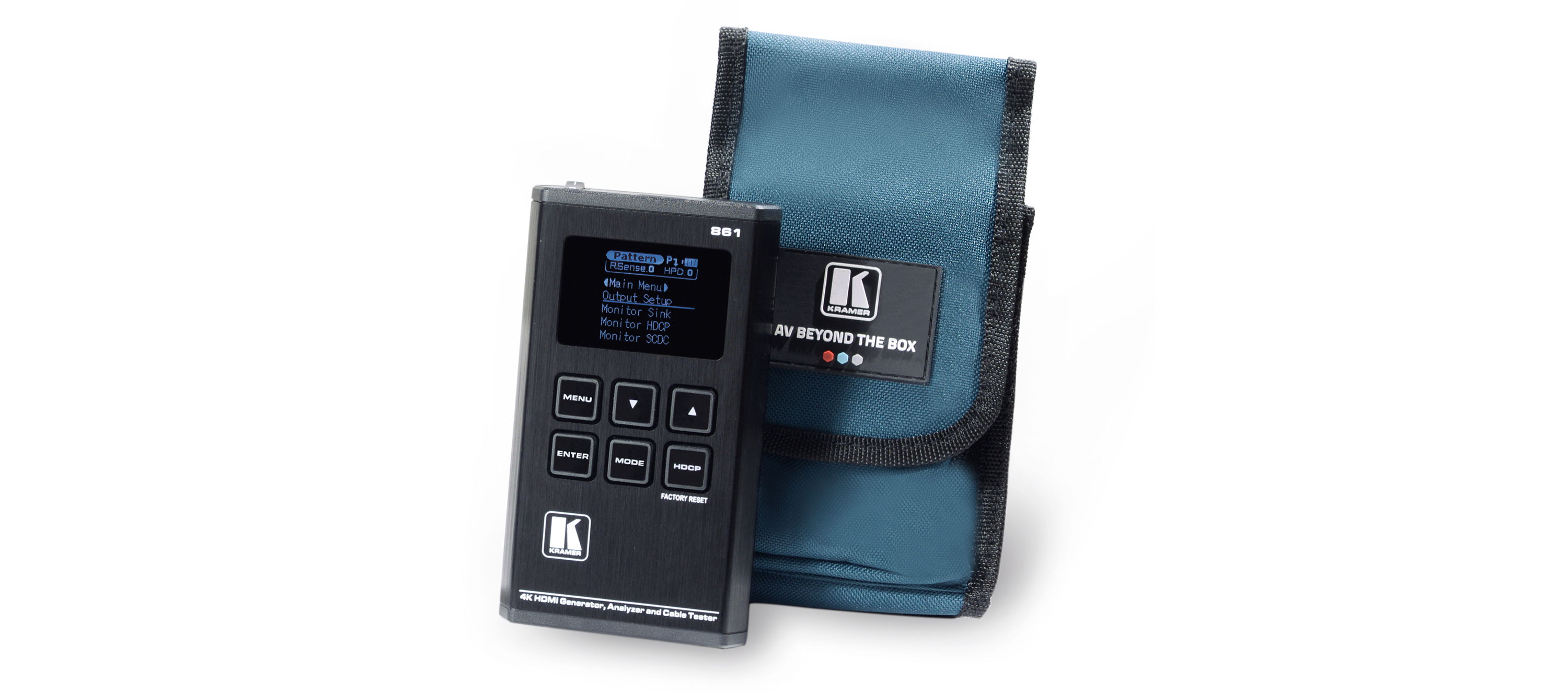

Кабель micro-USB, кабель HDMI 0,9 м (C-HM/HM/PICO/BK-3), литий ионный аккумулятор 3,6 В 3200 мАч, чехол на пояс |
|
Аудио
|
Встроенное: LPCM 2.0, 5.1 и 7.1 |
|
Видео
|
Максимальная скорость передачи данных: 18Гбит/с (6 Гбит/с на один канал); максимальное разрешение: 4K@60 Гц (4:4:4) 8 бит на канал; выходные разрешения: 480p@59 Гц, 576p@50 Гц, 720p@25/30/50/60 Гц, 1080i@50/60 Гц, 1080p@24/25/30/50/60 Гц, 4K(3840х2160p)@2 |
|
Защита от статического электричества
|
±8 кВ (Воздушный разряд) ±4 кВ (Контактный разряд) |
