      VS-3232DN-EM

      Главная
      —
      Каталог
      —
      Коммутаторы и матричные коммутаторы
      —
      Модульные матрицы
      —VS-3232DN-EM
      VS-3232DN-EM
      VS-3232DN-EM
      VS-3232DN-EM
      VS-3232DN-EM
      Модульный матричный коммутатор размерностью от 4x4 до 32x32, поддержка 4K
      Подробности
      100 у.е
      Варианты цен
      100 у.е
      Подробности
      Задать вопрос
      Для получения дополнительной информации задайте вопрос нашим менеджерам через форму обратной связи
      • Описание
      • Характеристики

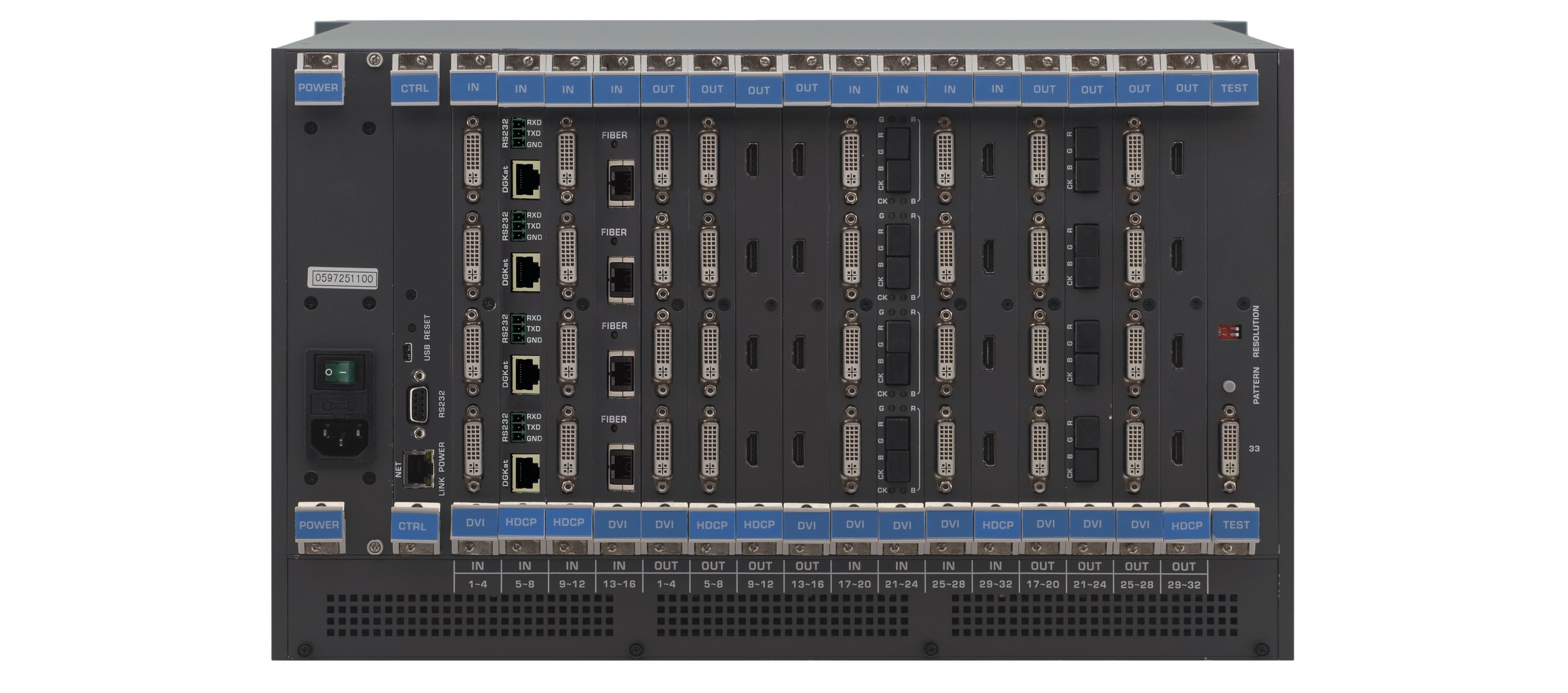

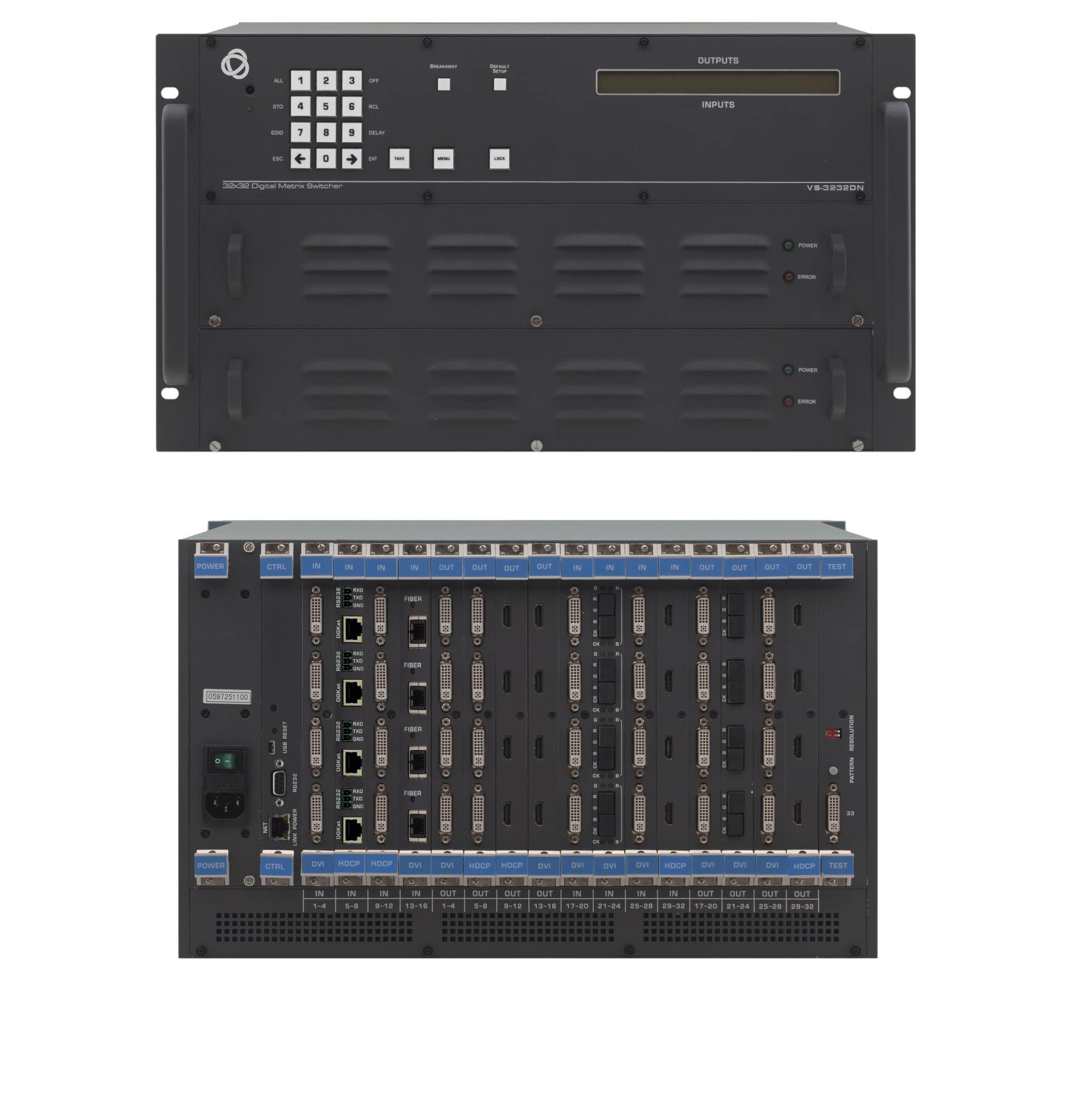

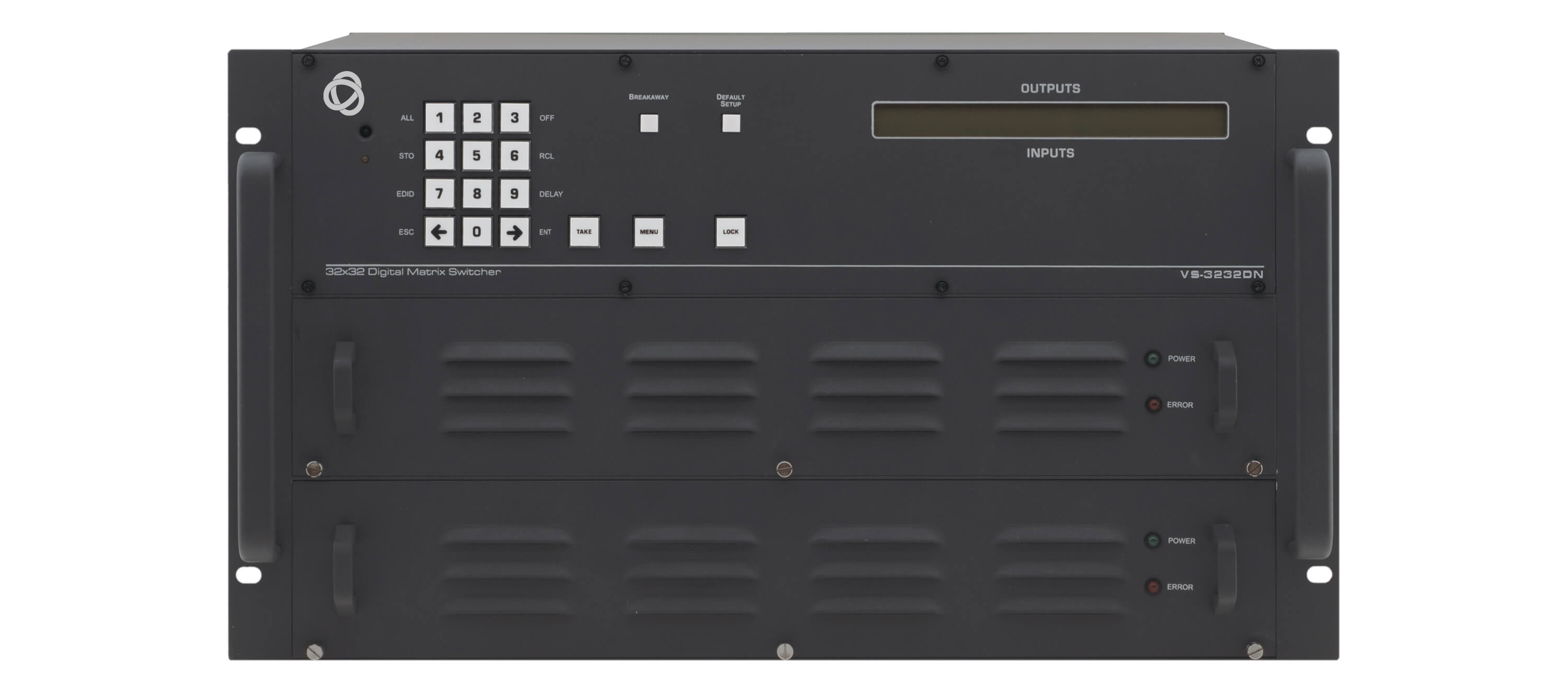

      VS-3232DN-EM — модульный матричный коммутатор для работы с сигналами HDMI™ и HDBaseT. В шасси имеется 16 слотов (по 8 слотов для установки 4-портовых входных и выходных модулей), что позволяет построить матричный коммутатор размерностью от 4х4 до 32х32 с шагом в 4 выхода или 4 входа. В шасси имеется модуль управления, занимающий специальный отдельный слот, модуль генератора испытательных сигналов, а также возможность установки опционального резервного блока питания.
      • Максимальное разрешение: 4K@60 Гц (4:2:0) в зависимости от установленных модулей
      • Максимальная скорость передачи данных: 10,2 Гбит/с (3,4 Гбит/с на канал) в зависимости от установленных модулей
      • Широкий ассортимент модулей с различными интерфейсами. Преобразование любого формата входного сигнала в любой формат выходного сигнала производится внутри шасси
      • Отдельный модуль управления (интерфейсы RS-232, Ethernet, USB)
      • Быстрое и эффективное управление — совместимость с сетевой платформой Kramer Network, которая позволяет осуществлять: автоматическое обнаружение устройства в сети, обновление встроенного ПО шасси и модулей, идентификацию типа модуля, слота, в который он установлен, рабочего состояния (ID модуля и текущей версию встроенного ПО), переключение входов, конфигурирование отдельных функций, сохранение и вызов коммутационного сценария (конфигурацию связей между входами и выходами) матрицы и другие функции
      • Ячейки памяти для сохранения и быстрого вызова пользовательских пресетов конфигурации настроек матричного коммутатора
      • Поддержка HDCP 1.4 для модулей HDMI и HDBaseT
      • Использование технологии Kramer Equalization & re-Klocking™ для компенсации АЧХ кабеля и перетактирования – восстанавливает сигнал при передаче по длинным линиям
      • Индивидуальная работа с блоком данных EDID на каждом входе
      • Возможность установки опционального резервного блока питания с функцией горячей замены
      • Удобство и разнообразие способов управления. Ручное управление: кнопки переключения входов/выходов, в том числе для организации одновременного переключения нескольких входов на несколько выходов, кнопка блокировки органов лицевой панели, кнопка вызова экранного меню, кнопки сохранения и вызова пресета коммутационного сценария, кнопка включения комбинации настроек по умолчанию. Дистанционное управление: по RS-232 или Ethernet с использованием команд API протокола Kramer Protocol 3000 (встроенные веб-страницы не предусмотрены)
      • Удобство обслуживания — светодиодные индикаторы питания и наличия ошибки, ЖК- дисплей, возможность обновления встроенного ПО c помощью локального порта mini-USB, кнопка Reset для перезапуска модуля управления
      • Простота установки — корпус, предполагающий установку в стандартную 19-
        дюймовую аппаратурную стойку (6U)

      Модель Наименование Характеристики Максимальное разрешение
      VS-3232DN-EM
      Шасси 32x32; поддержка 4К60 4:2:0
      PS-1DN
      Блок питания для VS-3232DN-EM и VS-6464DN-EM
      Резервный блок питания для доукомплектования шасси или ЗИП
      UHD-IN4-F32
      Модуль c 4 входами HDMI; поддержка 4K
      до 8,91 Гбит/с (2,97 Гбит/ с на один канал) 4K60 4:2:0
      UHD-OUT4-F32
      Модуль c 4 выходами HDMI; поддержка 4K
      до 8,91 Гбит/с (2,97 Гбит/ с на один канал) 4K60 4:2:0
      UHDA-IN4-F32
      Модуль c 4 входами HDMI и входами аналогового стерео аудио на 3,5-мм разъемах; поддержка 4K
      до 8,91 Гбит/с (2,97 Гбит/ с на один канал)
      4K60 4:2:0
      UHDA-OUT4-F32
      Модуль c 4 выходами HDMI и выходами аналогового стерео аудио на 3,5-мм разъемах; поддержка 4K
      Временно не поставляется
      4K60 4:2:0
      DT-IN4-F32
      Модуль c 4 входами HDBaseT (витая пара); поддержка 4K
      до 10,2 Гбит/с (3,4 Гбит/с на канал). До 40 м (4K), до 70 м (FullHD). Обмен по RS-232 и по ИК c соотв. передатчиком, например TP-580T
      4K60 4:2:0
      DT-OUT4-F32
      Модуль c 4 выходами HDBaseT (витая пара); поддержка 4K
      до 10,2 Гбит/с (3,4 Гбит/с на канал). До 40 м (4K), до 70 м (FullHD). Обмен по RS-232 и по ИК c соотв. приёмником, например TP-580R
      4K60 4:2:0
      DTAxr-IN4-F32 (HDBTA-IN4-F32)
      Модуль c 4 входами HDBaseT с увеличенным расстоянием передачи (витая пара); поддержка 4K
      до 10,2 Гбит/с (3,4 Гбит/с на канал). До 100 м (4K), до 180 м (FullHD). Обмен по RS-232 и по ИК c соотв. передатчиком, например TP-580TXR
      4K60 4:2:0
      DTAxr-OUT4-F32 (HDBTA-OUT4-F32)
      Модуль c 4 выходами HDBaseT с увеличенным расстоянием передачи (витая пара); поддержка 4K
      до 10,2 Гбит/с (3,4 Гбит/с на канал). До 100 м (4K), до 180 м (FullHD). Обмен по RS-232 и по ИК c соотв. приёмником, например TP-580RXR
      4K60 4:2:0
      DTAxr-OUT4-F32 (HDBTA-OUT4-F32
      Заглушка в шасси для неиспользуемых слотов
      Шасси уже укомплектовано всеми необходимыми заглушками.


      Скачать
      VS-3232DN-EM Руководство пользователя RUS 5,5 мб
      Порты
      Ethernet (RJ-45)RS-232 (9-конт. разъем D-sub)USB (mini-USB) VCOM для обновления встроенного ПО и связи с ПК управления или контроллером
      Входы / выходы
      1407
      Температура воздуха при эксплуатации
      0°…+55°C
      Температура воздуха при хранении
      –45°…+72°C
      Относительная влажность воздуха
      10%...90% без конденсации
      В комплекте
      Кабель питания
      Габаритные размеры (Ш х Г х В)
      48,3 см x 36,0 см x 26,6 см
      Максимальное разрешение видеосигнала
      4K@60 Гц (4:2:0)
      Максимальная скорость передачи данных
      10,2 Гбит/с (3,4 Гбит/с на один канал)
      Управление
      Ручное:- кнопки переключения входов/выходов- кнопка блокировки органов лицевой панели- кнопки вызова и выключения экранного меню- кнопки сохранения и вызова пресета коммутационного сценария- кнопка включения настроек по умолчаниюУдаленное:Ethernet
      Индикация
      Подсветка кнопок переключения входов, светодиодные индикаторы питания и наличия ошибки, ЖК-дисплей
      Питание
      Встроенный универсальный источник питания 100-240 В переменного тока, потребление тока 3,7 А
      Габаритные размеры в упаковке (ШхГхВ)
      60,0 см x 49,3 см x 39,0 см
      Вес в упаковке
      14,9 кг (приблизительно)
