Гарантия: 7 лет
Артикул:
60-71002020
Мультиоконный процессор 6 каналов HD-SDI 3G в HDMI / HD-SDI 3G / CV
Подробности
Задать вопрос

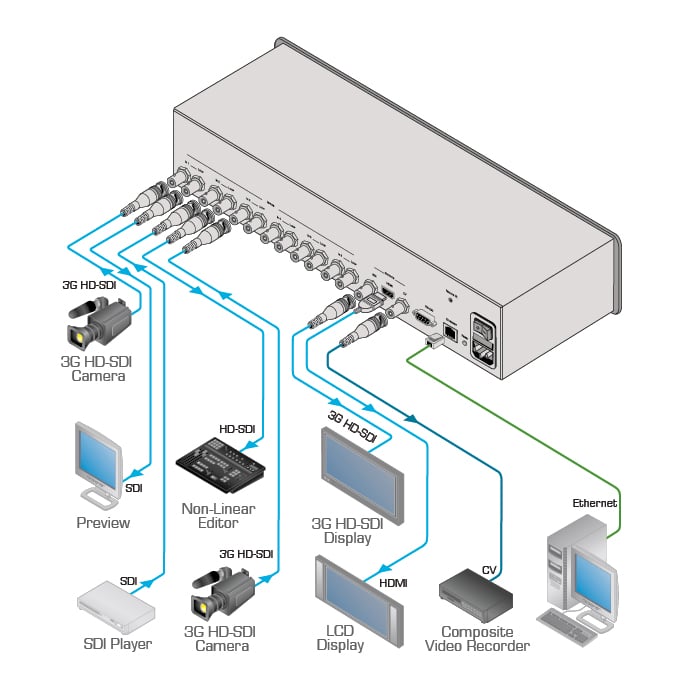

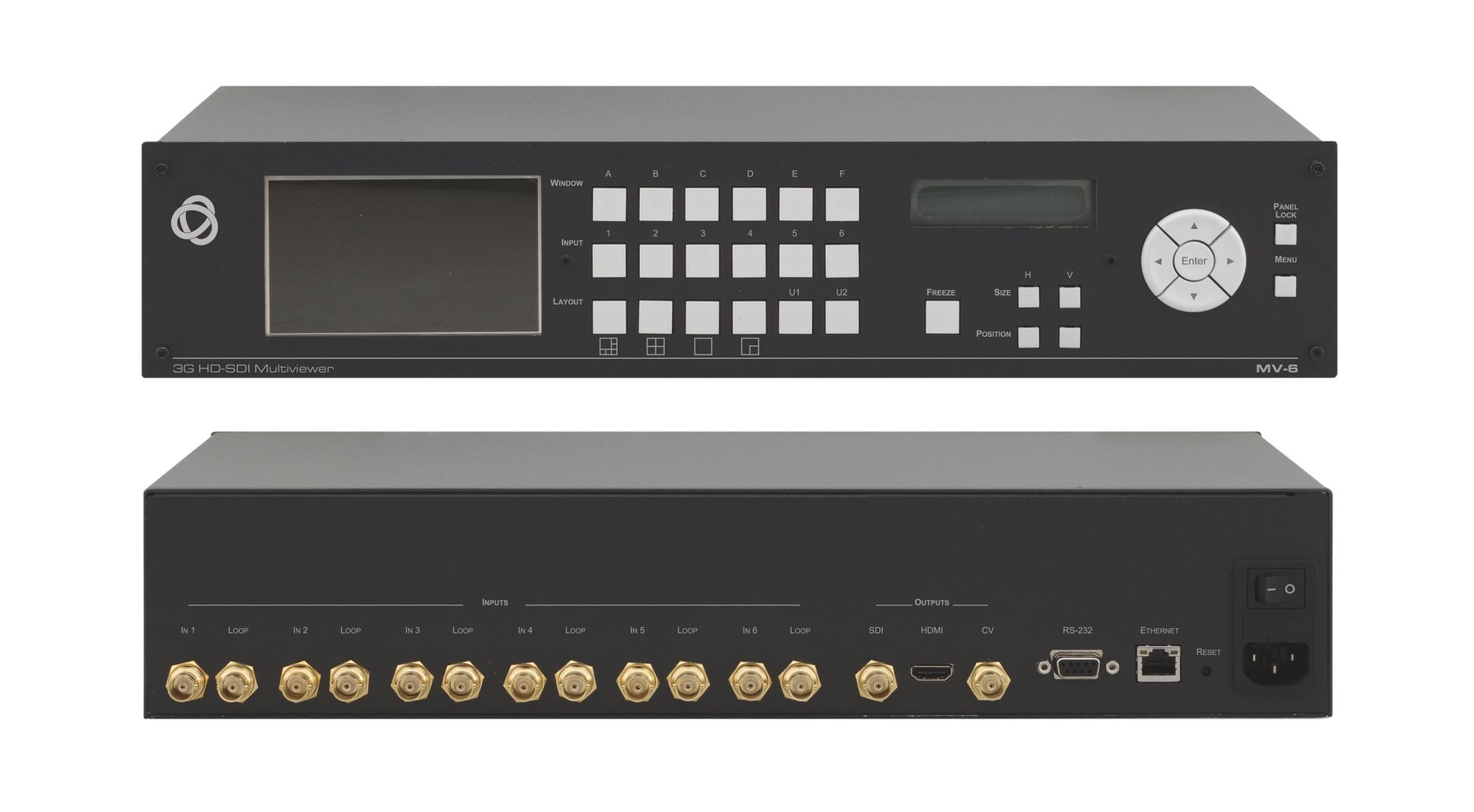

MV-6 — мультиоконный процессор для сигналов HD−SDI 3G с поддержкой вывода до 6 изображений на общий экран в различных конфигурациях. Устройство оснащено 6 входами SD/HD/3G HD–SDI, каждый из которых имеет проходной выход, и 3 общими выходами (SDI, HDMI и CV), на которые сигнал выводится одновременно. Поддерживаются 4 стандартных варианта разделения экрана на отдельные окна, а также конфигурации, запрограммированные пользователем.
- Поддержка скорости передачи видеоданных до 3 Гбит/с
- Технология Kramer Equalization & re-Klocking™ для компенсации АЧХ кабеля и перетактирования — восстанавливает сигнал при передаче по длинным линиям
- Поддержка стандартов SDI (SMPTE 259M), HD–SDI (SMPTE 292M) и 3G HD–SDI (SMPTE 424M)
- Проходные входы с перетактированием сигнала
- Разнообразие выходных видеоформатов — 3G HD-SDI (SMPTE 424M), HDMI, композитный, с масштабированием, преобразованием частоты кадров и телевизионной системы

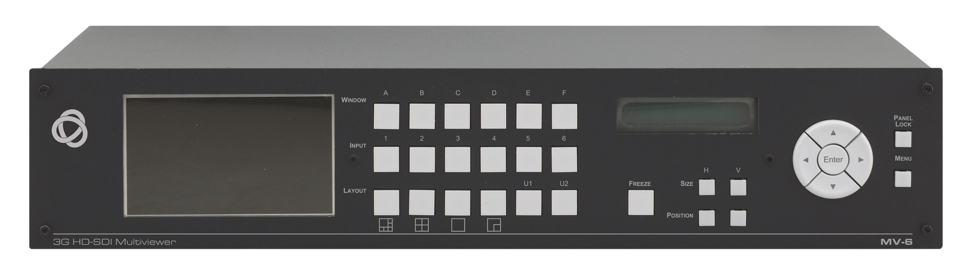

- 4,3-дюймовый цветной ЖК-экран (16:9) на передней панели для предварительного просмотра выходного изображения
- Функция Text Overlay — иконка или этикетка с текстом могут быть добавлены внутри каждого окна. Для каждой этикетки имеются функции выбора размера текста, цвета и прозрачности текста и фона для него, а также регулировки положения в пределах окна
- Удобное ручное управление: 6 кнопок выбора входа, 6 кнопок выбора окна, 6 кнопок выбора конфигурации окон на экране (4 стандартные + 2 пользовательские), кнопки выбора положения, а также размера активного окна по горизонтали и вертикали, кнопка режима «стоп-кадр», кнопки вызова экранного меню и навигации по его разделам, кнопка блокировки лицевой панели, двухстроковый шестнадцатисимвольный ЖК-дисплей
- Удалённое управление по Ethernet и RS-232
- Встроенный универсальный блок питания 100-240 В переменного тока
- Корпус, позволяющий установить прибор в стандартную 19-дюймовую аппаратурную стойку (2U)
Скачать
|

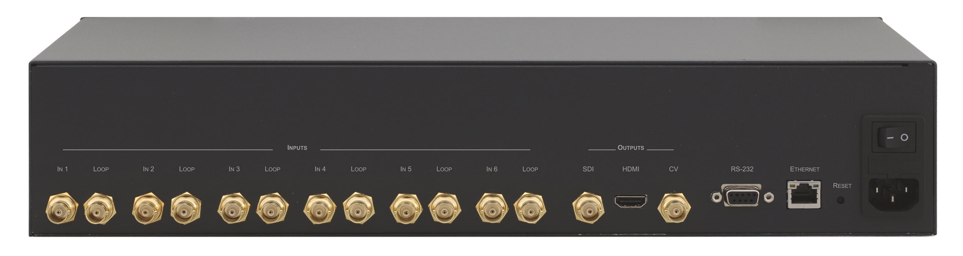

Входы
|
6 SD/HD/3G HD–SDI с проходными выходами (BNC) |
|
Выходы
|
HDMI, SD/HD/3G HD–SDI (BNC), CV (BNC); Примечание: формат PAL для разрешений 720p@50 Гц и 1920p @50 Гц, формат NTSC для разрешений 720p@59.94/60 Гц и 1920p@59.94/60 Гц |
|
Порты
|
RS-232 (3-конт. блок съемных клемм), Ethernet (RJ-45) |
|
Управление
|
Кнопки лицевой панели: выбор входа/выхода, выбор одного из 4 окон, выбор режимов матричного коммутатора, квадратора, PiP (Картинка-в-картинке), вызов экранного меню, навигация по экранному меню, сброс к разрешению XGA/1080p, блокировка лицевой панели; экранное меню, Ethernet (встроенные веб-страницы), RS-232 |
|
Максимальная скорость передачи данных
|
2,97 Гбит/с |
|
Максимальный размах напряжения входного сигнала
|
800 мВ на сопротивлении 75 Ом |
|
Максимальный размах напряжения выходного сигнала
|
800 мВ на сопротивлении 75 Ом |
|
Индикация
|
4,3-дюймовый цветной ЖК-экран (16:9) для предварительного просмотра выходного изображения, Светодиодные индикаторы выбранного выхода и выбранного окна |
|
Питание
|
Встроенный универсальный блок питания 100-240 В переменного тока, потребляемая мощность: 35 ВА |
|
Тип корпуса
|
19” 2U |
|
Количество входов
|
6 |
|
Количество выходов
|
3 |
|
Габаритные размеры в упаковке (Ш х Г х В)
|
55,0 x 29,4 x 16,1 см |
|
Габаритные размеры (Ш х Г х В)
|
43,6 x 18,4 x 8,8 см |
|
Температура воздуха при эксплуатации
|
0°…+40°C |
|
Температура воздуха при хранении
|
–40°…+70°C |
|
Относительная влажность воздуха
|
10%...90% без конденсации |
|
Вес в упаковке
|
4,2 кг (приблизительно) |
|
Вес
|
3,1 кг (приблизительно) |
|
Гарантия
|
7 лет |
|
В комплекте
|
Кабель питания, монтажные уголки |
