Гарантия: 7 лет
Артикул:
30-804920690
Панель управления универсальная с 6 кнопками; Поддержка PoE, цвет белый
- Программируемая кнопочная панель управления
- 6 кнопок с RGB-подсветкой
- Порты KNET™ и Ethernet (PoE)
- Поддержка Kramer Control
- Типоразмеры US и EU
Подробности
Типоразмер—EU
- EU
- US
Задать вопрос

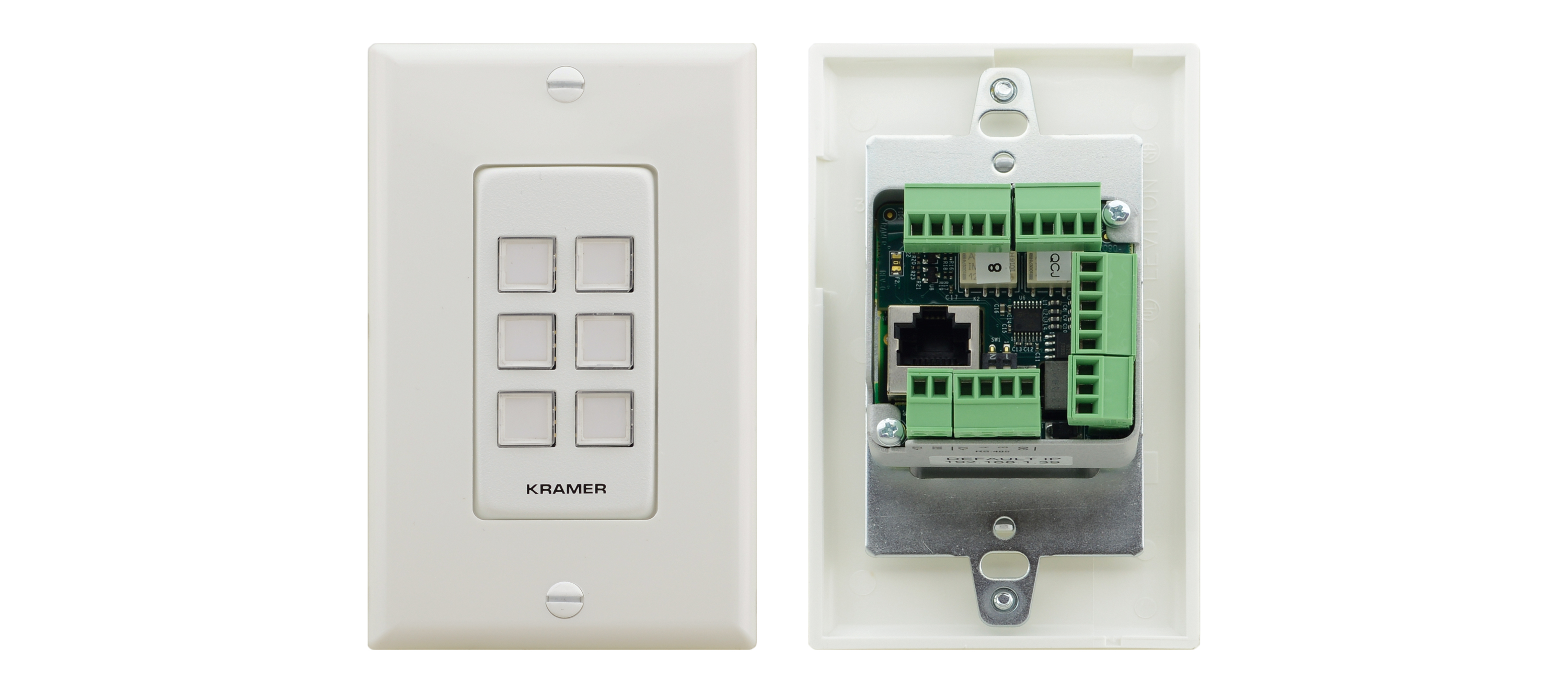

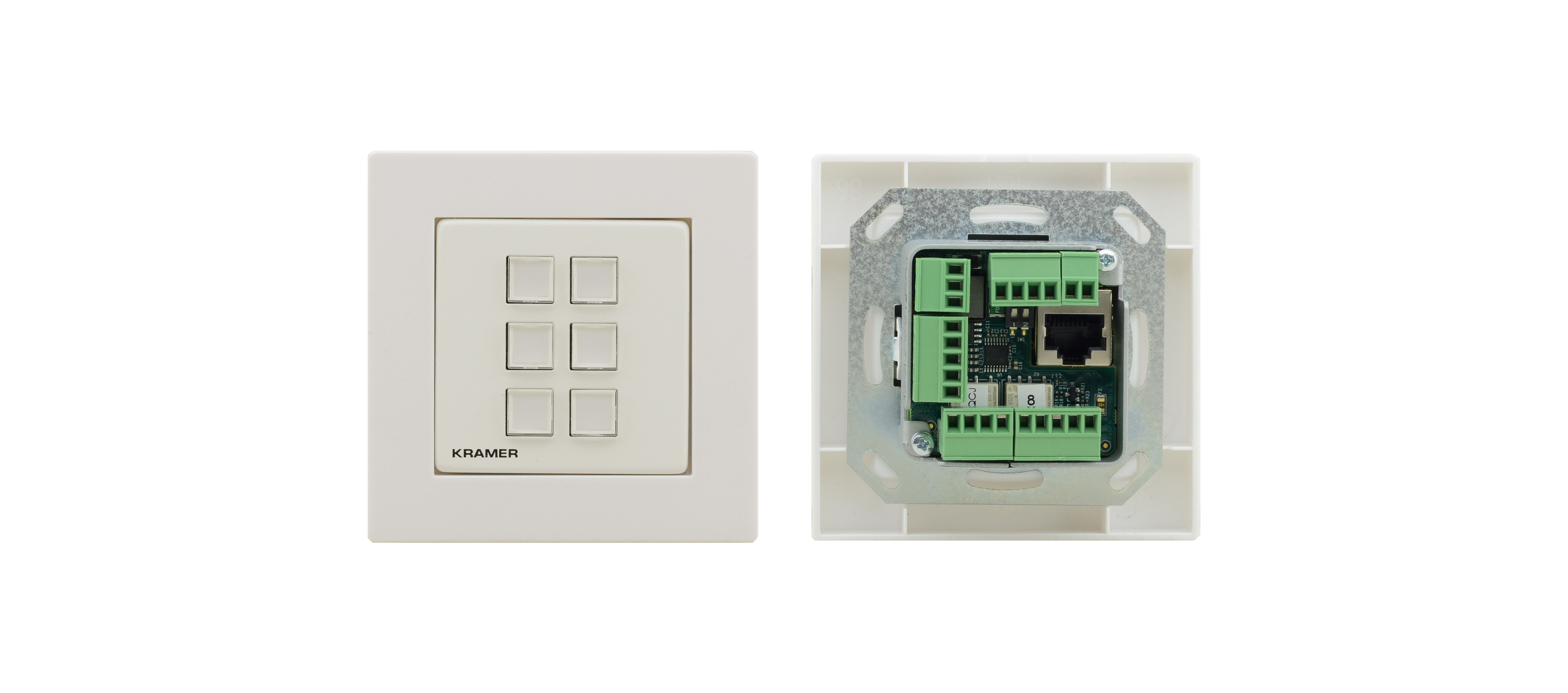

RC-306 — 6-кнопочная панель управления cо встроенным контроллером помещения в вариантах исполнения US-D и EU и функцией питания PoE по кабелю Ethernet. Панель RC-306 предназначена для использования в качестве устройства управления как аудио и видео оборудованием, так и проекционными экранами, моторизованными шторами и прочим оборудованием помещения. Управление осуществляется посредством интерфейсов Ethernet, RS-232, RS-485, GPI/O, ИК и замыкания сухих контактов реле. Также имеется интерфейс K-NET™, позволяющий подключать вспомогательные кнопочные панели или контроллеры помещения. Таким образом, панель может являться как отдельным самостоятельным контроллером помещения, так и одним из компонентов системы управления K-NET™, а также пользовательским интерфейсом в составе платформы Kramer Control.
- Понятный настраиваемый пользовательский интерфейс — кнопки с тактильной обратной связью, подсветкой с выбором цвета и сменными колпачками с набором прозрачных этикеток для обозначения различных функций, назначаемых на отдельные кнопки, для интуитивно-понятного управления оборудованием конечными пользователями
- Интерфейсы управления: 1 порт Ethernet для управления оборудованием в составе платформы Kramer Control, конфигурирования панели, обновления встроенного ПО, а также обеспечения питания панели по технологии PoE. 2 порта RS-232 для управления мультимедийным оборудованием 1 порт RS-485 для управления мультимедийным оборудованием 1 порт K-NET™ для подключения внешнего контроллера помещения и вспомогательных кнопочных панелей для удаленного управления. Помимо передачи сигналов управления шина K-NET™ служит для обеспечения питания связанных устройств 1 порт GPI/O (ввода-вывода общего назначения). Порты конфигурируются в качестве цифрового входа, цифрового выхода или аналогового входа для управления датчиками, запирающими устройствами, регуляторами уровня звука, уровня освещенности и т.д. 2 ИК-порта для подключения ИК-излучателей для управления мультимедийным оборудованием 2 реле для управления моторизованными шторами, экраном, освещением и иными системами и оборудованием помещения 1 порт ИК-датчика, используемого для обучения командам от ИК-пульта ДУ
- Простое программирование с помощью ПО K-Config — настраиваемого, гибкого интуитивно-понятного программного инструмента для создания сложных сценариев управления профессиональным аудио- и видеооборудованием, освещением и другими системами
- Нажатием на каждую кнопку можно осуществить выполнение макрокоманды, содержащей несколько последовательно исполняемых команд
- Порт mini-USB для загрузки файлов конфигурации и обеспечения питания в процессе конфигурирования панели

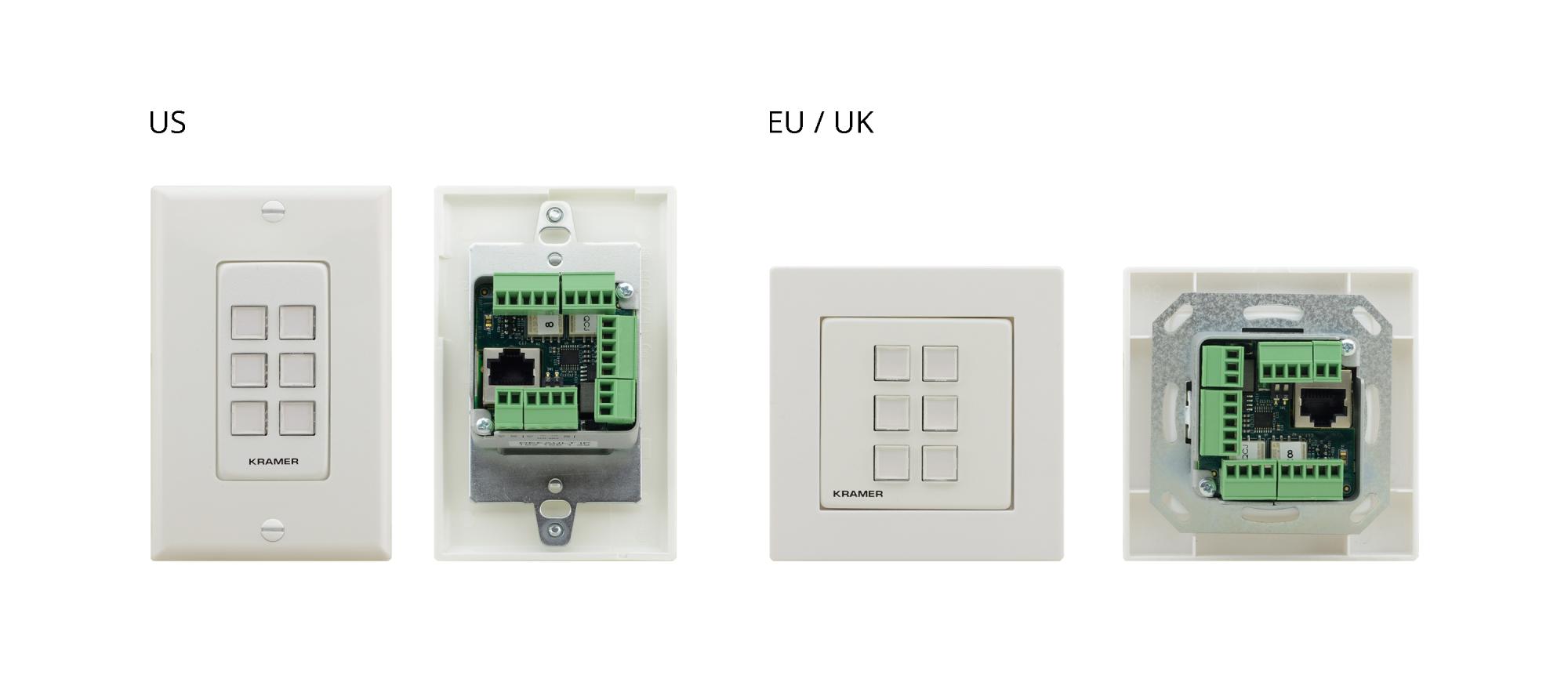

- Простая и недорогая инсталляция — панель соответствует размерам стандартных одноместных настенных установочных коробок в исполнении EU и US , что обеспечивает эстетическое соответствие прочим имеющимся в помещении пользовательским интерфейсам, таким как электрические выключатели, розетки и т.д. Возможность обеспечения питания панели по кабелю витой пары Ethernet по технологии PoE
| Модель | Наименование |
|---|---|
| RC-306/EU–80/86(W) | Панель управления универсальная с 6 кнопками; Поддержка PoE, цвет белый |
| RC-306/US-D(W/B) | Панель управления универсальная с 6 кнопками; Поддержка PoE, американский типоразмер, цвет черный/белый |
| RC-306/EU(B)-80 | Панель управления универсальная с 6 кнопками; Поддержка PoE, цвет черный |
| RC-306/EU(W)-80 | Панель управления универсальная с 6 кнопками; Поддержка PoE, цвет белый |
Скачать
|
Входы
|
Встроенный ИК-датчик для обучения командам от ИК-пульта ДУ |
|
Выходы
|
2 ИК (3-конт. блок съёмных клемм)2 Реле (2-конт. блок съёмных клемм) 30 В пост. тока, 1 А |
|
Порты
|
Ethernet (RJ-45) для конфигурирования панели, управления и обновления встроенного ПО2 RS-232 (5-конт. блок съёмных клемм)RS-485 (3-конт. блок съёмных клемм)K-NET™ (4-конт. блок съёмных клемм)GPI/O (2-конт. блок съёмных клемм)USB (mini-USB) для конфиг |
|
Порты
|
Ethernet (RJ-45) для конфигурирования панели, управления и обновления встроенного ПО2 RS-232 (5-конт. блок съёмных клемм)RS-485 (3-конт. блок съёмных клемм)K-NET™ (4-конт. блок съёмных клемм)GPI/O (2-конт. блок съёмных клемм)USB (mini-USB) для конфиг |
|
Температура воздуха при эксплуатации
|
0°…+40°C |
|
Температура воздуха при хранении
|
–40°…+70°C |
|
Относительная влажность воздуха
|
10%...90% без конденсации |
|
Питание
|
Сетевое устройство (коммутатор) с функцией PoE Требуемая мощность источника питания PoE 12 ВтАдаптер питания 12 В пост. тока, 2 АПотребляемый ток 780 мА |
|
Соответствие стандартам безопасности
|
CE |
|
Соответствие стандартам охраны окружающей среды
|
RoHs, WEEE |
|
Тип корпуса
|
Одноместная настенная панель |
|
Система охлаждения
|
Естественная конвекция |
|
Вес в упаковке
|
0,38 кг (приблизительно) |
|
Настройки по умолчанию
|
Включён режим DHCP |
|
Интерфейс управления
|
ИК, реле, Ethernet, RS-232, RS-485, GPI/O |
|
Габаритные размеры в упаковке (ШхГхВ)
|
23,2 см х 13,6 см х 10,0 см |
|
Гарантия
|
7 лет |
|
Габаритные размеры (Ш х Г х В)
|
US-D: 7,9 см x 4,7 см x 12,4 см EU: 8,0 см x 4,7 см x 8,0 см |
|
В комплекте
|
Адаптер питания 12 В постоянного тока, щипцы для снятия колпачков кнопок, набор прозрачных этикеток на кнопки (8 х 8 мм) с типовыми символами и надписями |
Здесь Вы можете скачать необходимые файлы для ознакомления с товаром.
